三维激光切割机光纤防护装置的运用

作者:天雄激光  来源:天雄激光  时间:2022-06-16

时代在改变,科技在进步,激光技术水平在提高,三维激光切割机运用越来越广泛,被较多人熟知,三维激光切割机的三维运作使光纤带来弯折、弯折,很大程度上阻碍了三维激光切割机的运用范畴。

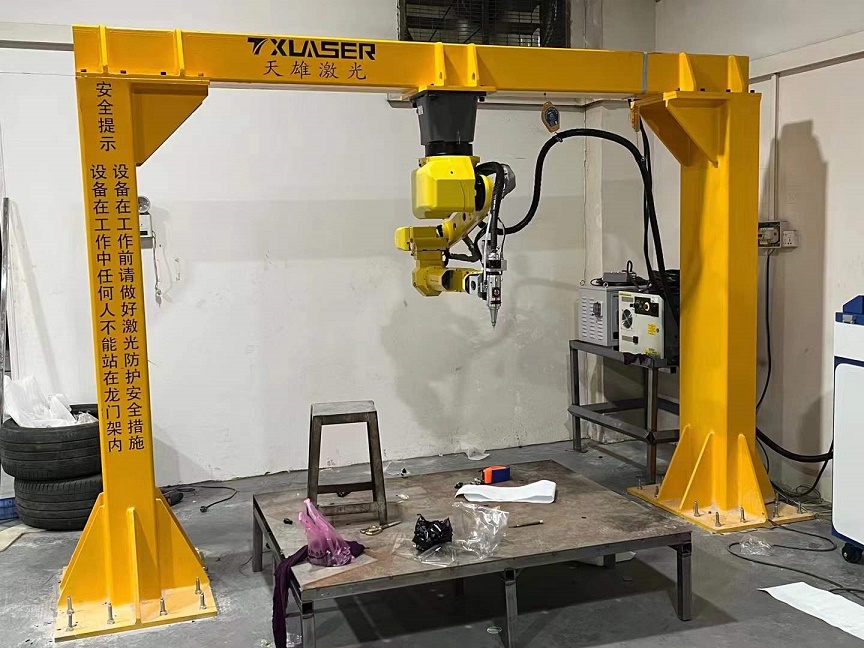

三维激光切割机
现在,关键使用下面2种方法来完成激光切割机J3至J6轴处光纤的装置安全防护:
第1种、使用稳定管路包的方法,即管路包端稳定在工业机械手J3轴的手腕上,另端稳定在J6轴的支撑架上边。内放置管路包的光纤接入到工业机械手J6轴尾端的激光切割加工头。可是,鉴于稳定管路包稳定在工业生产机器人手臂上,管路包留有长短局限,进而严重性受限制了工业机械手的作业范畴,尤其是工业机械手J5轴的运作,已经不能满足激光切割机对繁杂运动轨迹的制作加工要求。
第二类、使用吊钩的方法,即光纤不与激光切割机本身触及,可以直接经过装置在激光机器房顶上上的若干个吊钩抵达机器人手臂尾端,与激光切割加工头接入。此类方法即使导致工业机械手获取很大的运作范畴,但对光纤的安全防护工作力度远远不够,非常容易带来光纤的扯动和损失,对激光切割机的运作发生干扰。除此之外,使用这类安装方法,光纤的走线乱糟糟,美观大方度不佳。

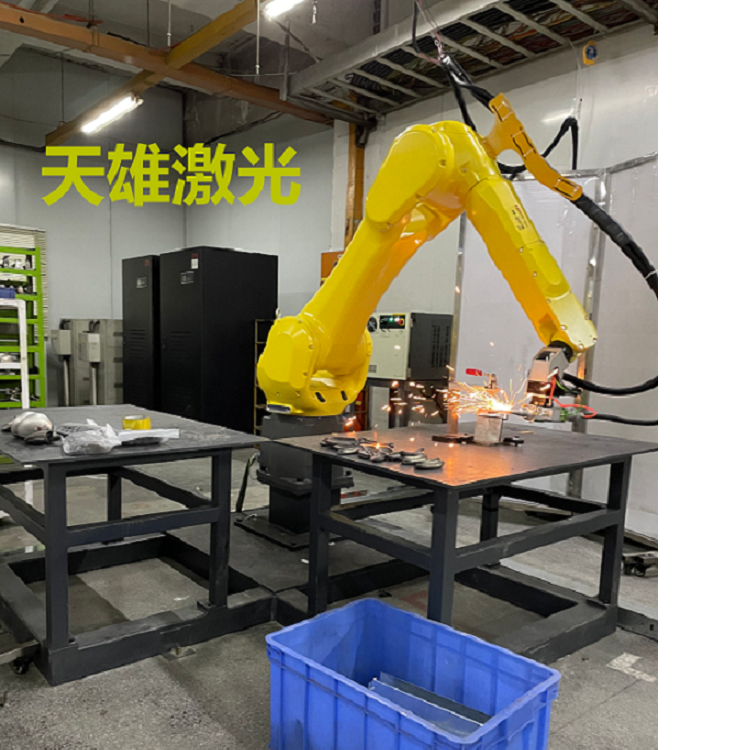

机械手激光切割机
以上的种运用于三维激光切割机的光纤保护装置,在这当中,运动调节结构含有:稳定在支承板上的导轨和可沿导轨循环往复运动的滚动;滚动装置有扣紧管路包的第2约束体。
以上的种运用于三维激光切割机的光纤保护装置,在这当中,支承板为构成钝角的L型弯折件。
以上的种运用于三维激光切割机的光纤保护装置,在这当中,钝角的角度来范畴为一百二十°至一百七十°。
以上的种运用于三维激光切割机的光纤保护装置,在这当中,支承板的间距为八十毫米至一百五十毫米、壁厚为二点五毫米至五毫米。
三维激光切割加工
以上技术标准的积功效是:
以上的运用于三维激光切割机的光纤保护装置,使用管路包覆盖在光纤的外部,进而具有光纤安全防护功效,而且,支撑架装置在三维激光切割机J6轴上,且与管路包的前面稳定接入。支承板装置在三维激光切割机的J3轴上且对准支撑架,管路包的中间由第约束体扣紧在J3轴上,而且,管路包的前面至第约束体相互之间的长短超过支撑架和J3轴相互之间的直线距离,这就导致三维激光切割机的手腕尾端在运作全过程中,装置在支承板上的运动调节结构可以循环往复带动管路包,保证装置在支承板和支撑架相互之间的管路一直保持最合适的长短,进而防止机器人手臂尾端的作业范畴受限制。
除此之外,三维激光切割机的自来水管和和气管等均可与光纤起内放置管路包I中,导致全部操作系统管路的布置看起来干净整洁美观大方。
以上这个维激光切割机光纤防护装置的运用,小编就给大家说到这里了,我们天雄激光也在随着时代的变化逐步在提升自我,在激光行业里做的也是越来越好,激光技术及产品质量与服务都得到了许多客户的认可,希望大家在购买三维激光切割机的时候能够选择我司,相信有了你们,我司会越来越好。
