三维激光切割机该如何调节光路

作者:天雄激光  来源:天雄激光  时间:2021-05-08

三维激光切割机该如何调节光路,随着科技不断的发展进步,人们的生活节奏也更加的快,尤其是像激光行业这一块,在社会中尤为重要,很多做金属切割,尤其是做异形金属的企业会考虑用三维激光切割机可以提高效率又可以节省成本,下面小编就来简单给大家说一下三维激光切割机该如何调节光路。三维光纤激光切割机等的产生,主要是为了能够加快效率、加强激光切割精密度。可是效率高、高精密度远远地不是人们的实际操作就可以做到的。

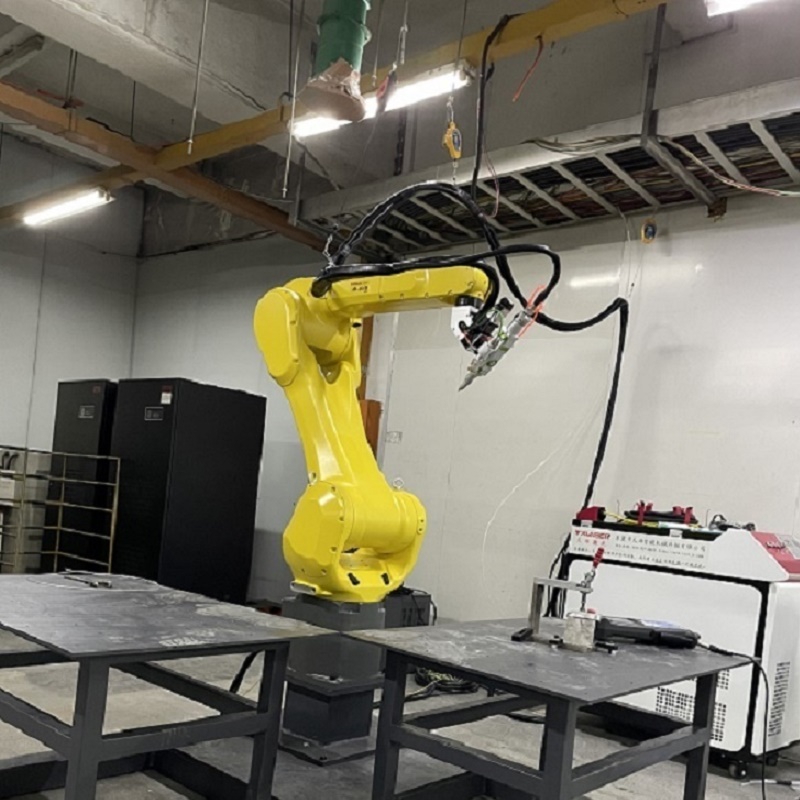

以下是三维激光切割机设备
三维激光切割机
三维光纤激光切割机激光光路调节基本原理:
经过调节3个反射镜片的方向从而使激光光路平形,激光切割头在任何部位均打在相同的点上,最终焦聚在焦聚光学镜片的管理中心。调节三维光纤激光切割机激光光路的方式 :(把电流量调至4-5毫安)
1、查验激光束是不是能打在第1反射镜片上面。(方式 用塑料板挡住第1反射镜片,按TEST键出光看激光束打理部位)假如激光束无法打在第一位光学镜片上则调节第1光学镜片部位。
2、查验激光束能不能打在第2和第3反射镜片上面,如无法,调节其上1级反射镜片后的M1、M2、M3螺钉。
3、在激光束物镜的入进光口处(激光束物镜图6-3一样)贴最少二层的双面胶带,将激光切割头挪动到工作台面的右上方按操作面板的TEST键,打1个激光束点。

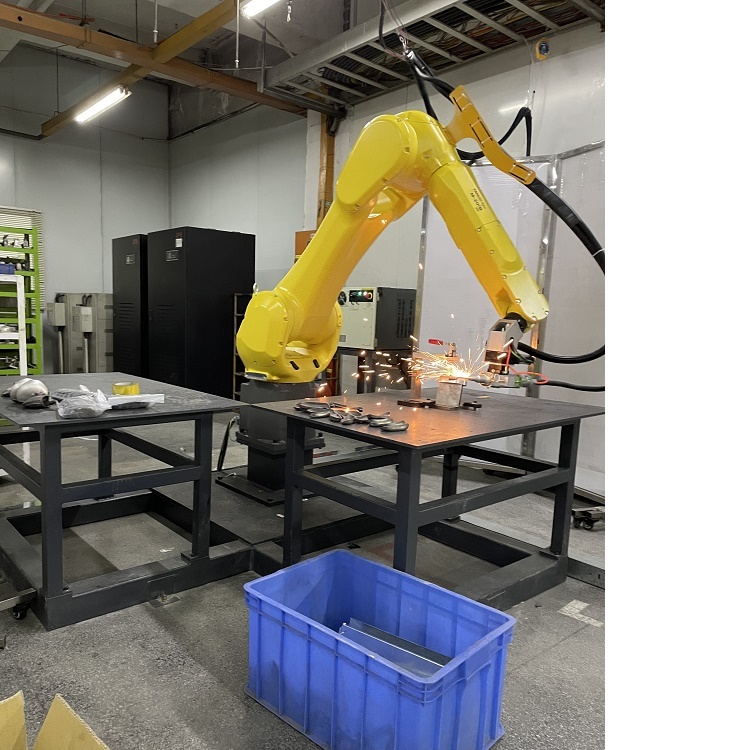

三维机械手激光切割机设备
4、将激光切割头挪动到左上方再打1个激光束点,观查是不是与右上方所打的点在相同部位,如不是相同部位调节第2反射镜片的M1、M2、M3螺钉。使其打的点与右上方的点在相同部位。
5、将激光切割头挪动到左下方,观查是不是打理与右上方在相同部位,调节第2反射镜片片。
6、如上述d,e上述多次调节,从而所打的激光束点三个点打在相同部位上。
7、查验焦聚是不是在管理中心:在聚光镜的竖直下边放一块镜子,在物镜下紧靠物镜方置(即手持式)透明塑料片按TEST键打一下子激光束,看激光束点是不是打在聚光镜的管理中心。手持式塑料板是应当心激光束烧灼,手不可以放到光学镜片竖直平行面范畴内。
注:激光光路调节时调节镜片架方向的M1,M2,M3螺钉时每一次调节较小力度,观查激光光路的改变。
三维机械手激光切割机
三维激光切割机该如何调节光路 -这篇文章小编今天就给大家暂且说到这了,我们天雄激光从事激光行业有12年多了,期间我们一直专业生产机械手激光焊接机、三维激光切割机、各类激光打标机、非标激光设备配套等等,我司现在主要向三维机械手激光切割/焊接机设备发展。我希望大家阅读了小编这篇文章之后会有所帮助,我们天雄激光的产品性价比高,售后服务周到,很多客户的信赖和支持我们,天雄激光的设备值得大家购买。
