东莞机械手激光切割机厂家-精讲调试光路

作者:天雄激光  来源:天雄激光  时间:2019-07-02

东莞机械手激光切割机厂家-精讲调试光路
社会发展的越来越好,我们的科技也是越来越先进,现在我们大家都知晓,机械手激光切割机已经不再是什么难题了,当我们顾客朋友们已经买了机械手激光切割机时,东莞机械手激光切割机厂家厂商很多都提供不需要花钱无需花费的上门培训的优质专业的服务,很多客户朋友也都知哓如何操作机械手激光切割机,他们也觉得非常的简单,然而依然有大多数客户说他们自己不懂如何调试激光切割机的光路。而且有很多客户反映的原因是新的激光切割机买回去的时候光路通常较少会出现偏的情况,当然调试光路客户们使用的较少,然而就相对容易记不住。那么东莞机械手激光切割机厂家来培训调试光路,希望大家都能了解了解,有时间学一下哦!

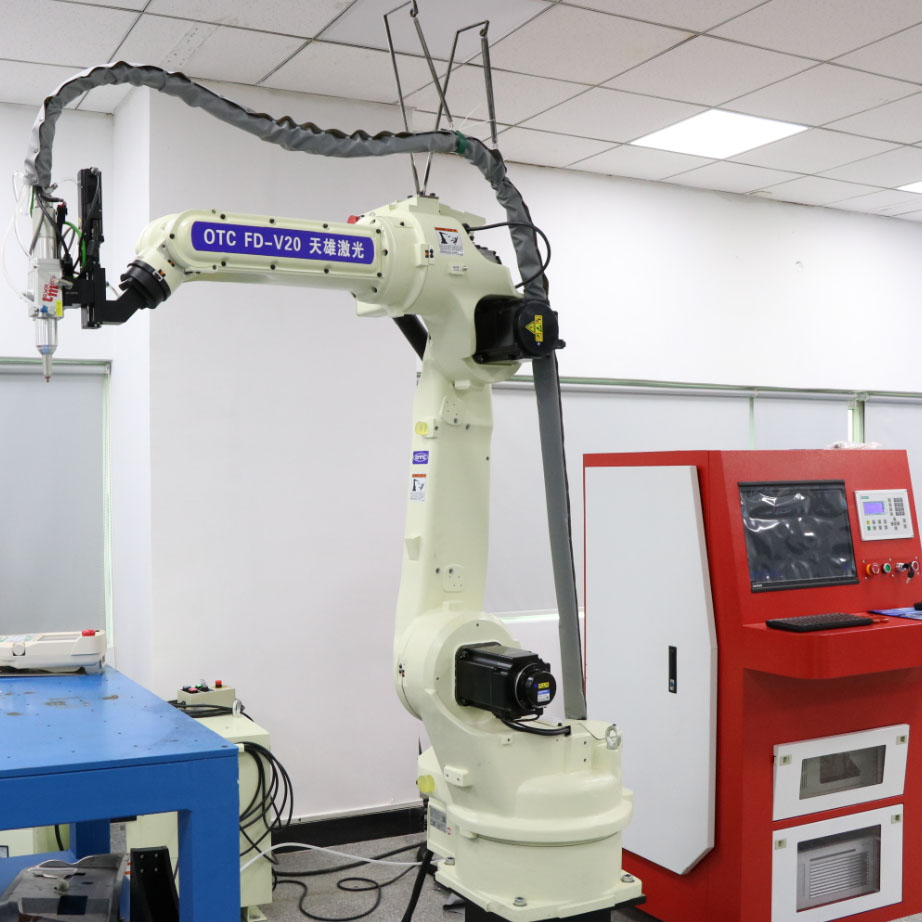

机械手激光切割机
 鉴于机械手激光切割机很长时间的运行过程中有摩擦出现,时候久了激光切割机的光路很容易偏,那么那个时候我们大家必须要认认真真的把激光切割机的 光路调试正确,不然我们的材质就激光切割不穿,或者激光切割效应不太理想,由于绝大多数机械手激光切割机本质都要用到的飞行式激光切割机的光路系统程序的。只带有激光切割机的激光管、反射镜片架(A、B、C)及聚焦镜和相对的调节调试平衡装置的完美无瑕协调一致才可以达成最佳的效果,激光加工出最佳的企业产品来,也是采用机械手激光切割机的核心思想层面。
三维激光切割机
  因而,我们一起特别收集整理制成了一篇书面形式的实例教程供大伙儿学习讲解。
  a、反射镜片架A
  1.光靶放到架2.发射镜片3.拉紧弹簧拉紧小螺丝4.调正螺丝杆5.调正螺母标准6.拉紧小螺丝a
  7.拉紧小螺丝b8.调正小螺丝M19.反射镜片拉紧片10.调正小螺丝M11.调正小螺丝M2.
  b、反射镜片架B(其安装设备底板与A镜架不同外其余相同)
  1.安装设备底板(可元右移动)
  2.拉紧小螺丝

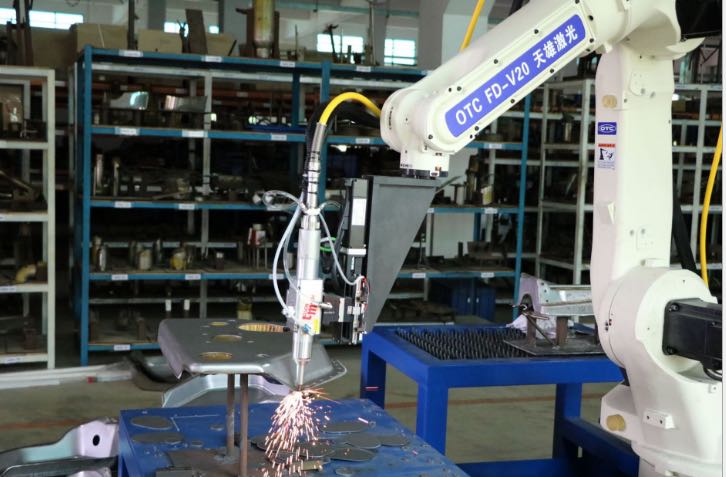

三维机械手激光切割机
  c、平面反射镜架C
  1.平面反射镜调正板2.平面反射镜3.拉紧小螺丝4.调正小螺丝M15.平面反射镜调正板
  2.平面反射镜压的很紧板7.调正小螺丝M8.拉紧小螺丝9.调正小螺丝M2

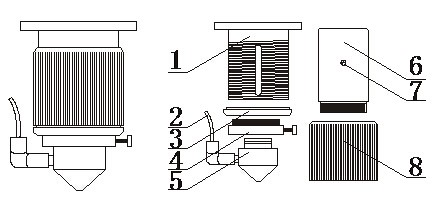

  d、聚焦镜
  1.聚焦镜内筒2.进入支气管3.限位开关螺圈4.气嘴衔接套
  2.气嘴6.镜筒7.限位开关小螺丝8.调正套筒规格
  3、激光切割的调正
  激光切割聚焦镜
  (1)第一条的调正
  用美图纸贴在平面反射镜A的调试光路靶孔上,手动挡启动出光出现了光(注在此激光功率不能用太大的过大),调整平面反射镜A的基座及激光二极管支撑架,使光打在靶孔管理中心,特别注意光不可以被挡;
  (2)第二条光的调正
  将平面反射镜B挪到远程控制,用张厚纸板由近到远出现光,把光纤导入进倒十字架光靶里,由于远程控制光在靶里头则近端必须在靶里头,马上又把近侧和远程控制光点调至相同,即近端怎偏,远程控制也跟随如何偏,使倒十字架在近侧和远程控制光点中间处于相同部位即近是(远是)情况说明激光切割光路与Y轴导轨形成平行线。
  (3)第三条光的调正(注:倒十字架将光点元右对分)
  将平面反射镜C挪到远程控制,把光导入进光靶,在进端与远程控制各击中一次一次多长时间,对比分析倒十字架的部位调为跟近端光点中倒十字架的部位相同,这时候情况说明激光束与X轴成平行线。在此激光切割光路靠里或外,则需先发射镜片架B上的M1、M2、M3同松或紧,直接左右元右对分。
  (4)第四条光的调正
  用一整块美图纸粘在出露光的出口处,使得光线的孔子在胶带纸上留住一个一个圆型印记,启动出光的,拆卸胶带纸通过观察孔眼部位,视实际情况调正发射镜片架C上的M1、M2、M3直到光点圆且正到止。
激光切割机
  (二)激光的焦距的计算方法:用我们一起机械手激光切割机厂商配的激光焦距尺,将激光喷嘴上上下下升降机放到镜头焦距尺的大数字5上边,在此的激光是很亮很强的最强的,马上又锁紧小螺丝。
  (三)
  (1)激光切割面往偏上,激光切割头太低或垂直于光平面反射镜太高,如图标图片向D面斜,情况说明光稍低,两种解决方案:1、放下垂直于光平面反射镜C,将M1、M2、M3一起反方向转;2、上升激光二极管(顺时针)
  (2)激光切割面靠右边偏,激光切割头太高或垂直于光平面反射镜C太低,如图标图片向B面斜,情况说明光偏高,两种解决方案:1、抬高垂直于光平面反射镜C,将M1、M2、M3一起顺时针转;2、降低激光二极管(反方向)

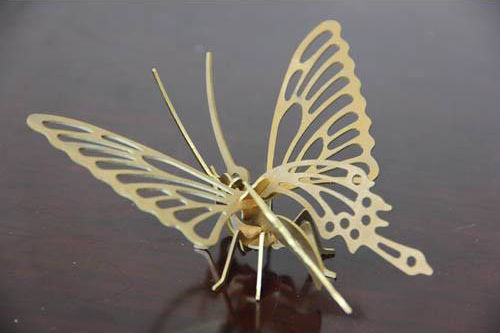

 激光切割样品
  有关机械手激光切割机的光路调正的方式大概就这样子了的,小编不才,有不足之处还希望大家能帮忙纠正指出,但也希望小编所说的这些对大家有所帮助,大家看懂了吗,不知道你是不是已学好了呢。
